硅烷浸漬劑

產品名稱：硅烷浸漬劑
別名：浸漬劑、混凝土保護劑
規(guī)格:20KG/桶/ 硅烷浸漬劑廣泛應用于各類鋼筋混凝土結構中，如商業(yè)建筑（高檔建筑物的內外墻面及屋面和地面）、停車場、車庫、庫房和冷庫、游泳池、高速公路、橋梁結構、港口碼頭、海工等，特別適用于在惡劣環(huán)境中使用的高標號混凝土結構，受鹽霧、化冰鹽侵蝕的公路、立交橋、電線桿、污水處理廠的污水處理池、垃圾填埋場、溫差極大的高原地區(qū)等。是一種得到國家混凝土行業(yè)防腐規(guī)范推薦的產品。

組成

硅烷浸漬劑為高純度的異丁基三乙氧基硅烷，可用于配制防水產品。

特點

硅烷浸漬劑為小分子結構可穿透膠結性表面，滲透到混凝土內部與暴露在酸性或堿性環(huán)境中的空氣及基底中的水分子發(fā)生化學反應，形成一斥水處理層，從而抑制水分進入到基底中。產生防水、防Cl-、抗紫外線的性能且具有透氣性。可有效防止基材因滲水、日照、酸雨和海水的侵蝕而對混凝土及內部鋼筋結構的腐蝕、疏松、剝落、霉變而引發(fā)的病變，提高建筑物的使用壽命。經保護的基材具有良好的斥水性，并保留原有的外觀。堿性環(huán)境如澆注不久的混凝土，會刺激該反應并加速斥水層的形成。

配套用漆

硅烷浸漬劑 環(huán)氧樹脂封閉漆 環(huán)氧樹脂中層漆 各色防腐面漆。

應用領域

•
  橋梁結構領域
•
  高速公路用漆
•
  高檔建筑物的內外墻面用漆
•
  公路硅烷浸漬劑用漆
•
  車庫用漆
•
  高速公路用漆

項目		指標
外觀		無色透明液體
主要成分		異丁基（烯）三乙氧基硅烷
干燥系數		≥30%
吸水率比		7.5%
抗堿性		吸水率比＜10%
氯離子吸收降低率		＞80%
滲透深度	＜C40混凝土	4～10mm
	C40混凝土	≥1～4mm
抗凍融性	W/C=0.7混凝土	鹽溶液中與基準混凝土相比至少多15次循環(huán)

表面處理

1、用水泥漿修補蜂窩、露筋、孔洞、裂縫等明顯缺陷；用鋼鏟刀清除表面碎屑及不牢固的附著物；
2、清除不利于硅烷浸漬的灰塵、油污等有害物與污染物；
3、當混凝土采用脫模劑或養(yǎng)護劑時，通過噴涂試驗確定脫模劑或養(yǎng)護劑對硅烷浸漬的影響，否則在硅烷浸漬前，應充分清除；
4、噴涂硅烷前的混凝土表面應干燥，混凝土表面的含水量不宜大于6%。

施工涂裝

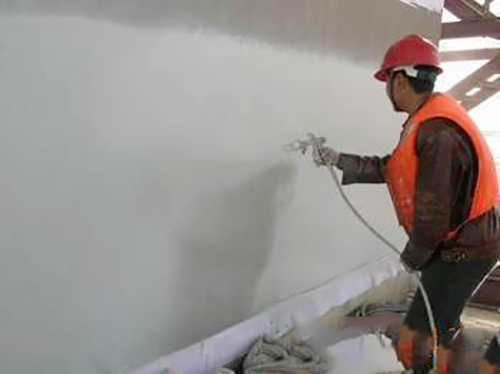

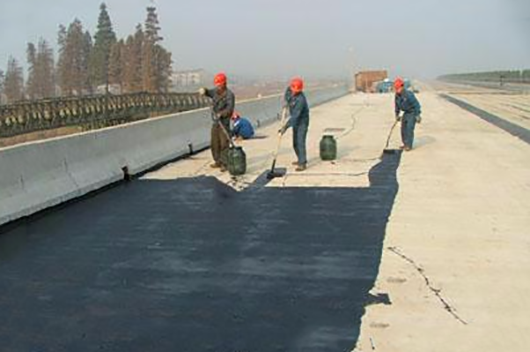

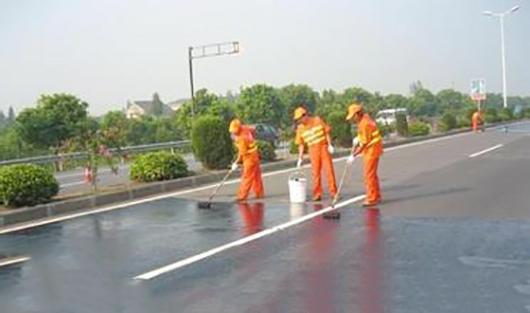

大面積施工液體硅烷建議使用無氣噴涂機，施工效率高，可以減少原材料的損耗，小面積施工可使用刷涂或滾涂的方法。
新建工程應在混凝土構件養(yǎng)護4周后施工，修補工程應在養(yǎng)護2周后施工；下雨或有強風或強烈陽光直射時不得噴涂硅烷浸漬；注意避免硅烷和氯丁橡膠、瀝青密封材料等其他可能腐蝕的材料接觸；混凝土表面溫度應在5～45℃之間。
硅烷施工后至少保證24小時內不淋雨，自然風干。

注意事項

1、本品屬易燃品，固化后會釋放出微量乙醇，應注意安全預防措施，不要暴露在空氣中，儲存和使用本時品，要注意通風，遠離火花、熱源、明火。
2、使用前暴露在水中可能使其在容器中固化。
3、勿用于流體靜壓結構上，溫度在達到4℃或以下、40℃以上溫度時不要使用本品。
4、應避免植物或灌木暴露于施工現場，采取措施保護不需處理的窗戶及其他材料。
5、施工人員施工過程中按要求穿戴護目鏡和防護手套。如不慎吸入，應立即移到有新鮮空氣的地方。如接觸到皮膚和眼睛，立即用水清洗15min，并脫下受污染的衣服、鞋子及時就醫(yī)。
